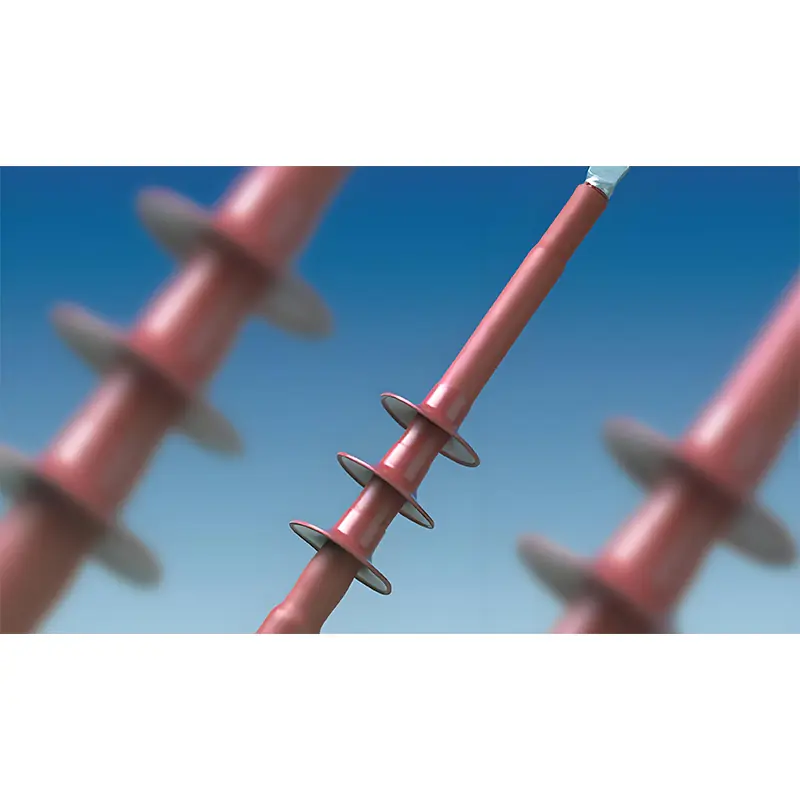

产品图片

应用

应用说明● 适用范围广、适用于不同结构的电缆，可简化库存， 提高库存周转率。

电压

1kV 热缩终端；工频耐压试验 4kV，15分钟 不击穿、不闪络

型号与规格

试验序列	参数 2	结果
绝缘电阻	导体和接地之间	≥1000MΩ
工频耐压试验	4kV，15分钟	不击穿、不闪络
冲击电压试验	±10次，1.2/50μs，8kV 导体和接地之间	不击穿、不闪络
绝缘电阻	同上	≥1000MΩ
负荷循环	63个周期 5小时加热，3小时冷却导体温度 PVC绝缘电缆：75℃ XLPE绝缘电缆：95℃	通过
短路热稳定试验	1秒钟短路，导体温度为电缆标准 规定的短路温度 1秒钟短路，屏蔽或铠装温度为电缆 标准规定的短路温度	无可见损坏
负荷循环	同上，电缆浸入1m深水中	通过
绝缘电阻	同上	≥1000MΩ
冲击电压试验	同上	不击穿、不闪络
直流耐压试验	15kV，5分钟	不击穿、不闪络

数据表

PDF 1kV 热缩电缆终端 中文资料册 下载

PDF 1kV电缆热缩终端安装说明书 下载
